Ретранслятор TYT MD-7500 UHF с дуплексером

Ретранслятор TYT MD-7500 UHF - цифровой DMR-репитер диапазона 400-470 МГц с мощностью передатчика до 45 Вт и режимом работы 24/7. Он принимает сигнал портативных раций и повторяет его на большей мощности, за счёт чего радиус связи на объекте растёт в разы. Версия TYT MD-7500 UHF с дуплексером избавляет от покупки отдельного фильтра: приём и передача идут через одну антенну, а в комплекте уже лежит дуплексный фильтр [129][130].

Ретранслятор TYT MD-7500 UHF с дуплексером пришёл на смену модели MD-8500 и получил главное новшество - IP Site Connect. Эта функция связывает ретрансляторы по обычной IP-сети, и рации, находящиеся на разных площадках, оказываются в одной группе [129][131]. В режиме DMR Tier II два абонента общаются одновременно на одной частоте шириной 12,5 кГц, поэтому пропускная способность канала вдвое выше, чем в аналоговой связи [130].

Общие характеристики

• Диапазон частот: 400-470 МГц - охватывает типовые коммерческие UHF-каналы для производства, склада и охраны.
• Количество каналов: 64 - хватает на отдельные каналы для каждой службы объекта.
• Полоса канала: 12,5 / 20 / 25 кГц - подстраивается под действующую частотную сетку и старый парк раций.
• Рабочее напряжение: 13,6 В ±15% постоянное или 110-240 В переменное - работает от розетки и от резервного аккумулятора.
• Потребление от сети 220 В: ожидание до 0,4 А, передача до 1,0 А - расходы на электричество при круглосуточной работе остаются небольшими.
• Потребление от постоянного тока: ожидание до 1,5 А, передача до 12 А - по этим цифрам подбирают ёмкость резервной батареи.
• Стабильность частоты: ±1,0 ppm - сеть не "плывёт" при перепадах температуры и не теряет канал.
• Температура работы: от −30 °C до +60 °C - подходит для неотапливаемых помещений и технических шкафов.
• Размеры: 483 × 366 × 44 мм - стандартная ширина 19", занимает 1U в телекоммуникационной стойке.
• Вес: 5,8 кг - монтируется в стойку без усиленного крепления.

Приёмная часть

• Чувствительность цифровая: 0,22 мкВ при BER 5% - принимает слабые сигналы рации с границы зоны покрытия.
• Чувствительность аналоговая: 0,22 мкВ SINAD 12 дБ - сохраняет дальность и со старыми аналоговыми рациями.
• Избирательность по соседнему каналу: 60 дБ при 12,5 кГц (TIA), 70 дБ (ETSI) - отстраивает от помех соседних каналов в плотном эфире.
• Подавление побочных каналов приёма: 75 дБ (TIA), 70 дБ (ETSI) - защищает от ложных сигналов на зеркальных частотах.
• Интермодуляционная избирательность: 75 дБ (TIA), не менее 70 дБ (ETSI) - не даёт мощным соседним передатчикам создавать фантомные сигналы.
• Блокировка: 90 дБ (TIA), 84 дБ (ETSI) - приём остаётся стабильным рядом с мощными передатчиками.
• Шум и фон: 40 дБ при 12,5 кГц, 43 дБ при 20 кГц, 45 дБ при 25 кГц - речь на выходе чище, без фонового шипения.
• Паразитное излучение приёмника: не более −57 дБ - тракт не создаёт помех другому оборудованию на объекте.
• Звуковая чувствительность: +1...−3 дБ - ровная передача тембра голоса во всём речевом диапазоне.
• Искажение звука: не более 3% - голос в динамике рации остаётся разборчивым.

Передающая часть

• Выходная мощность: до 45 Вт, плавная регулировка - настраивается под фактический радиус и снижает нагрузку на усилитель.
• Цифровая модуляция: 4FSK (7K60FXD, 7K60FXW) - передаёт голос и данные в полосе 12,5 кГц.
• Аналоговая модуляция: FM (11K0F3E, 14K0F3E, 16K0F3E) - обеспечивает работу с рациями без поддержки DMR.
• Девиация: ±2,5 кГц при 12,5 кГц, ±4,0 кГц при 20 кГц, ±5,0 кГц при 25 кГц - не выходит за допустимую ширину сигнала.
• Подавление на соседнем канале: 60 дБ при 12,5 кГц, 70 дБ при 20 и 25 кГц - передатчик не мешает ближним каналам.
• Паразитное излучение передатчика: −36 дБ ниже 1 ГГц, −30 дБ выше 1 ГГц - соответствует нормам по внеполосным излучениям.
• Искажение звука: не более 3% - голос уходит в эфир без хрипов и перегруза.
• Цифровой вокодер: AMBE++ или SALP - определяет качество передачи голоса и совместимость с рациями.
• Цифровой протокол: ETSI TS 102 361-1, -2, -3 - совместим с DMR-рациями разных производителей.

Функции и интерфейсы

• Рабочий цикл: 100% - рассчитан на круглосуточную работу без перегрева усилителя.
• Режимы работы: аналоговый, цифровой, смешанный - переключается автоматически по типу принимаемого сигнала.
• Режим базовой радиостанции: поддерживается - один и тот же блок работает и как репитер, и как стационарная станция.
• Встроенная сетевая карта: есть - подключает ретранслятор к другим узлам по IP через Ethernet.
• Объединение ретрансляторов: до 30 в одной сети - расширяет зону покрытия на несколько площадок.
• CTCSS/DCS: кодирование и декодирование - разделяет группы пользователей на общей частоте.
• ВЧ-разъёмы: N-female, импеданс 50 Ом - стандарт для большинства фидеров и дуплексеров.
• Резервное питание: от сети 220 В или от аккумулятора с автоматическим переключением - связь не пропадает при отключении электричества.
• Аксессуарный разъём и разъём тангенты: есть - позволяют подключить внешние устройства и тангенту для проверки канала.
• Шум и габариты: низкий уровень рабочего шума, небольшие размеры и вес - допустимо ставить в офисе или диспетчерской.

Где применяют и что учесть при установке

TYT MD-7500 UHF ставят на территориях, где портативные рации не добивают друг до друга: на крупных предприятиях, в складских комплексах, на логистических хабах, в охранных структурах и на дачных кооперативах. Диапазон UHF лучше проходит в застройке и внутри зданий, поэтому его выбирают для зон с плотными строениями и перекрытиями. Через IP Site Connect можно связать несколько площадок: склад в одном городе и офис в другом окажутся в одной группе вызова.

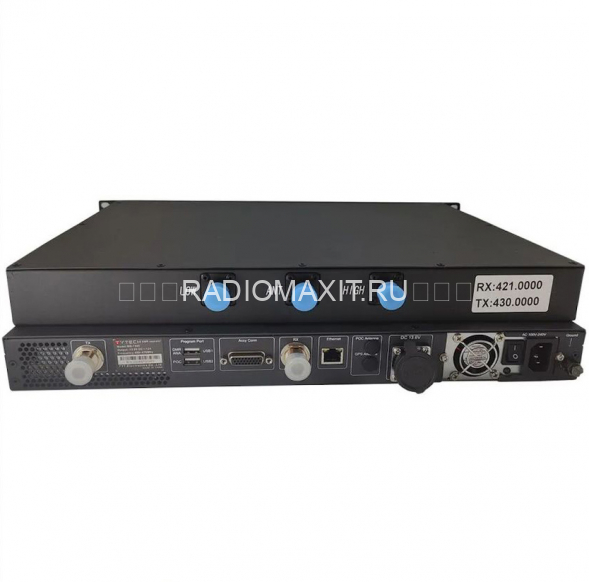

Дуплексер в комплекте настроен на заводские частоты. Если вы планируете работать на других номиналах, его придётся перенастраивать приборами, а с неподходящим фильтром можно вывести из строя выходной каскад [133]. В смету закладывайте антенну, фидер и грозозащиту. На них экономят чаще всего, а потом теряют весь тракт [135]. Работа на выделенных частотах требует разрешения, поэтому оформите его до запуска.

Комплектация

• Ретранслятор TYT MD-7500 UHF - 1 шт.
• Дуплексный фильтр - 1 шт.
• Кабель питания - 1 шт.
• Соединительные кабели - комплект.
• Упаковка.

Назовите нам номиналы приёма и передачи и высоту установки антенны. Мы проверим, подойдёт ли дуплексер, и подберём антенну с кабелем под ваш объект. Оформите заказ на ретранслятор TYT MD-7500 UHF с дуплексером или оставьте заявку на расчёт.
