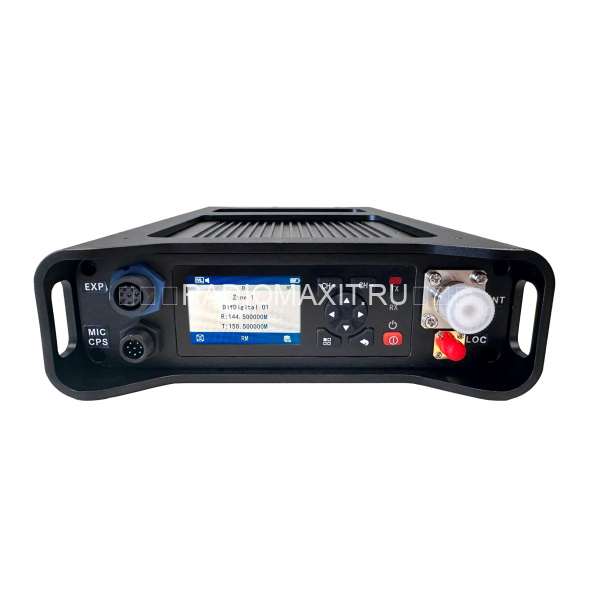

Comrade R800 SFR UHF

Ретранслятор Comrade R800 SFR UHF - стационарный аналого-цифровой ретранслятор UHF-диапазона для расширения зоны радиосвязи на объекте, увеличения дальности и стабилизации сигнала в сложной застройке. Модель comrade r800 работает в диапазоне 403-470 МГц, поддерживает цифровые режимы DMR и NXDN, имеет регулируемую выходную мощность до 25 Вт и подходит для складов, производственных площадок, бизнес-центров, логистических терминалов, стройплощадок и распределённых промышленных объектов, где прямой связи между абонентами уже недостаточно.

Зона покрытия и мощность

Ретранслятор comrade r800 sfr uhf зона покрытия расширяет за счёт приёма и повторной передачи сигнала на рабочей частоте. Выходная мощность 5, 11,6, 18 и 25 Вт позволяет подобрать режим под площадь объекта, высоту антенны, длину фидера и уровень внешних помех. При правильной установке антенны на мачте или кровле радиус действия сети заметно увеличивается по сравнению с прямой связью между портативными радиостанциями, особенно на многоэтажных, складских и производственных объектах с экранирующими конструкциями.

Технические характеристики

• Частота каналов: UHF 403-410; 417-422; 433-450; 459-460; 469-470 МГц - подходит для внутренних и промышленных систем радиосвязи
• Выходная мощность: 5 / 11,6 / 18 / 25 Вт - регулирует дальность и радиус действия сети
• Режимы работы: DMR / NXDN - совместимость с двумя цифровыми стандартами связи
• Цифровая модуляция: 7K60FXE @12.5 кГц - передача речи и данных в одном канале
• Шаг сетки частот: 12,5 / 25 кГц - интеграция в узкополосные и широкополосные сети
• Количество каналов: 1024 / 32 группы - построение большой многоуровневой радиосети
• Стабильность частоты: ±1,0 ppm - точное удержание канала при перепадах температуры
• Чувствительность аналоговая: 0,22 / 0,18 / 0,3 мкВ - уверенный приём слабого сигнала
• Чувствительность цифровая: 0,30 мкВ @ 5% BER - стабильная работа цифрового канала на удалении
• Избирательность по соседнему каналу: 60 / 70 дБ - помехозащищённость в плотном эфире
• Интермодуляция: 60 дБ - подавление взаимных помех от нескольких передатчиков
• Блокировка: 90 дБ - устойчивость к сильным внешним сигналам рядом с антенной
• Уровень шума FM: 40 / 45 дБ - чистое аналоговое аудио без выраженного фона
• Искажение аудио: ≤1% - точная передача речи без заметных искажений
• Аудио отклик: +1 ~ -3 дБ - ровный голосовой диапазон для диспетчерской связи
• Тип вокодера: AMBE+2 / NVOC - повышенная разборчивость цифровой речи
• Номинальная выходная мощность аудиосигнала: 5 Вт - громкая встроенная озвучка точки связи
• Выходная мощность звука: 3 Вт / 8Ω - подключение внешнего динамика для шумных помещений
• Сопротивление антенны: 50Ω - совместимость с профессиональными антеннами и кабелем
• Степень защиты: IP54 - защита от пыли и брызг при стационарной установке
• Питание: 13.6В±15% / адаптер 220В - стандартное подключение к стационарной сети
• Аккумулятор: 10000 мАч - резервная работа при отключении основного питания
• Интеллектуальный заряд: автоматический режим - продлевает ресурс встроенной батареи
• Рабочая температура: от −30 °C до +60 °C - эксплуатация зимой и летом без ограничений
• Экран: 160×128 пикселей - контроль режимов и параметров ретранслятора

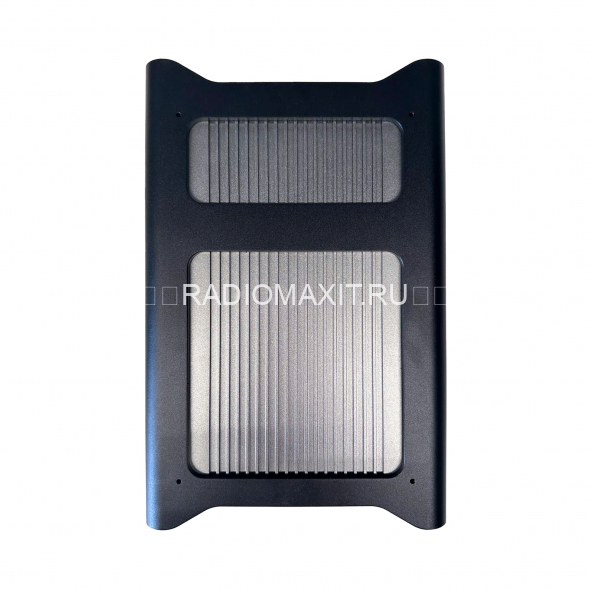

• Материал корпуса: алюминиевый сплав и инженерный пластик - рассчитан на длительную стационарную работу
• Габариты: 205×8×275 мм - удобен для установки в шкаф, стойку или технический узел
• Вес: 5 кг - устойчивая стационарная установка без смещения

Приём и помехозащищённость

Comrade r800 использует чувствительный приёмный тракт: 0,22 мкВ в аналоговом режиме и 0,30 мкВ в цифровом при 5% BER. Это позволяет принимать слабый сигнал от портативных радиостанций на удалённых участках объекта и повторно передавать его в сеть. Избирательность по соседнему каналу 60/70 дБ, интермодуляция 60 дБ и блокировка 90 дБ особенно важны для объектов с насыщенным эфиром, где рядом работают другие базовые станции, рации и служебные передатчики.

Цифровые режимы DMR и NXDN

Ретранслятор comrade r800 поддерживает DMR и NXDN, поэтому может использоваться в современных корпоративных сетях радиосвязи с разными типами абонентского оборудования. Цифровая модуляция 7K60FXE при шаге 12,5 кГц обеспечивает передачу голоса и служебных данных в одном канале, а вокодеры AMBE+2 и NVOC повышают разборчивость речи при слабом сигнале и на границе зоны покрытия. Для диспетчерских и распределённых сетей это важно, когда требуется не просто связать абонентов, а сохранить качество связи на всей территории.

Питание и резервирование

Ретранслятор питается от 13,6 В постоянного тока и комплектуется адаптером 220 В для стационарного подключения. Встроенный аккумулятор ёмкостью 10000 мАч обеспечивает резерв при отключении внешнего питания, что критично для охраны, аварийных служб и непрерывной диспетчеризации. Функция интеллектуального заряда автоматически переключает быстрый заряд, плавающий заряд и остановку по напряжению батареи, что снижает деградацию аккумулятора при постоянной работе устройства.

Аудио и диспетчерская работа

Номинальная выходная мощность аудиосигнала 5 Вт и внешний аудиовыход 3 Вт при 5% искажений позволяют использовать comrade r800 как стационарную точку связи в диспетчерской, на проходной или посту охраны. Искажение аудио не более 1% и аудиоотклик +1 ~ -3 дБ обеспечивают ровную передачу голосового диапазона, поэтому команды и служебные сообщения остаются разборчивыми даже при длительной нагрузке на канал.

Область применения

Ретранслятор comrade r800 sfr uhf применяется на складах, производствах, в логистических терминалах, на многоэтажных офисно-производственных площадках, в гостиничных и торговых комплексах, на строительных объектах и распределённых территориях, где портативные радиостанции не перекрывают весь объект прямой связью. Устройство подходит для построения базовой точки радиосети, расширения зоны покрытия и увеличения дальности связи без перехода на сотовую инфраструктуру.

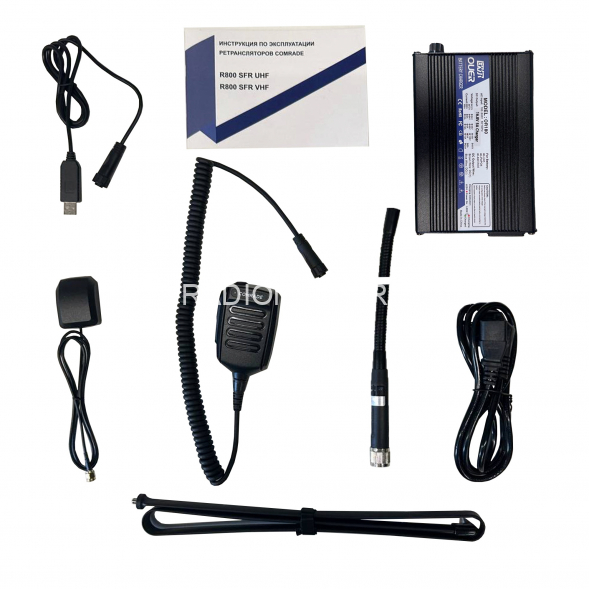

Комплектация

• Ретранслятор Comrade R800 SFR UHF

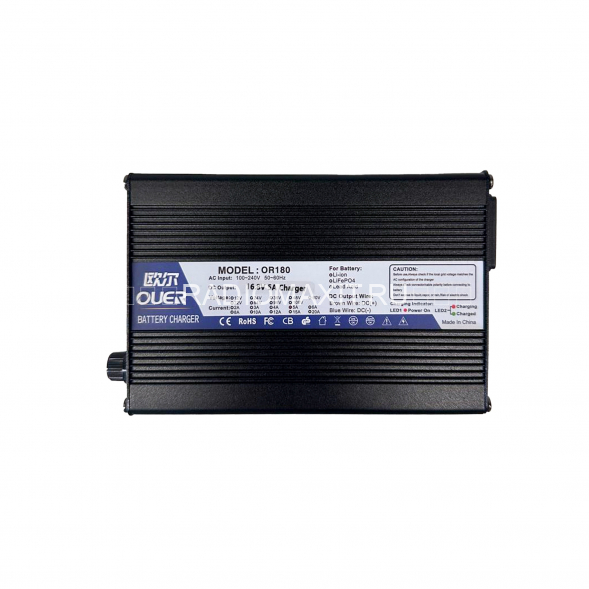

• Адаптер питания 220 В
• Встроенный аккумулятор резервного питания 10000 мАч
• Документация пользователя
