Направленная антенна Band'it™ Y-450B типа «волновой канал» (Yagi) на диапазон 400-470 МГц представляет собой конструкцию из активного вибратора, нескольких пассивных директоров и рефлектора, обеспечивающих высокую направленность и усиление сигнала. Антенна предназначена для базовых станций, ретрансляторов и систем передачи данных, увеличивая дальность связи за счёт фокусировки энергии в одном направлении. Вертикальная поляризация делает антенну совместимой с радиосвязью и мобильными сетями стандартов CDMA450 и LTE450. Антенна поставляется с коаксиальным кабелем длиной 0.5 метра и разъёмом N-female, что упрощает подключение к передающему оборудованию без дополнительных переходников.
Сфера применения антенны:
- базовые станции
- ретрансляторы
- системы передачи данных
Характеристики:
- Диапазон частот: 400-470 МГц - определяет совместимость антенны с оборудованием UHF-диапазона, включая CDMA450 и LTE450.
- Сопротивление: 50 Ом - стандартное значение, совместимое с большинством радиостанций и коаксиальных кабелей.

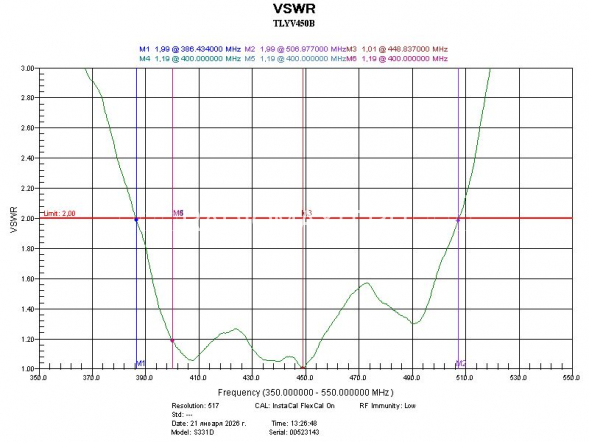

- КСВ: ≤ 1.5 - показывает низкие потери мощности на отражение сигнала в антенно-фидерном тракте.
- Усиление: 9 dBi - увеличивает дальность связи за счёт концентрации энергии в направлении максимума диаграммы.
- Поляризация: вертикальная - обеспечивает совместимость с радиостанциями и сетями CDMA450/LTE450.
- Ширина ДН по горизонтали: 40° - определяет узкий сектор охвата при точной направленной связи между объектами.
- Ширина ДН по вертикали: 36° - влияет на допустимый угол рассогласования при монтаже и наведении антенны.
- Максимальная мощность: 100 Вт - определяет предельную мощность передатчика при подключении без риска повреждения антенны.
- Разъём: N розетка - тип соединителя для подключения кабеля питания антенны.
- Длина антенны: 1200 мм - габарит, требующий учёта при выборе кронштейна и точки монтажа на мачте.
- Количество элементов: 5 - определяет усиление и направленность конструкции типа «волновой канал».
- Вес: 1 кг - небольшая масса, снижающая нагрузку на мачту при направленном монтаже на высоте.
Антенна Band'it™ Y-450B благодаря 5-элементной конструкции (активный вибратор, несколько пассивных директоров, рефлектор) обеспечивает усиление 9 dBi и узкую диаграмму направленности 40°х36°, что делает её эффективным решением для направленных линий связи в системах CDMA450, LTE450 и других UHF-сетях диапазона 400-470 МГц. Встроенный кабель 0.5 метра с разъёмом N-female и рабочая мощность до 100 Вт позволяют использовать антенну как в составе базовых станций, так и на стороне ретрансляторов для увеличения дальности передачи данных при направленном монтаже.
Направленная трёхэлементная антенна Band'it Y-450B 400-470 МГц применяется для построения и модернизации профессиональных систем радиосвязи на объектах и транспорте. Помогаем с подбором под частотный диапазон и тип установки. Работаем с юридическими лицами — полный пакет закрывающих документов. Быстрая доставка в Москва
