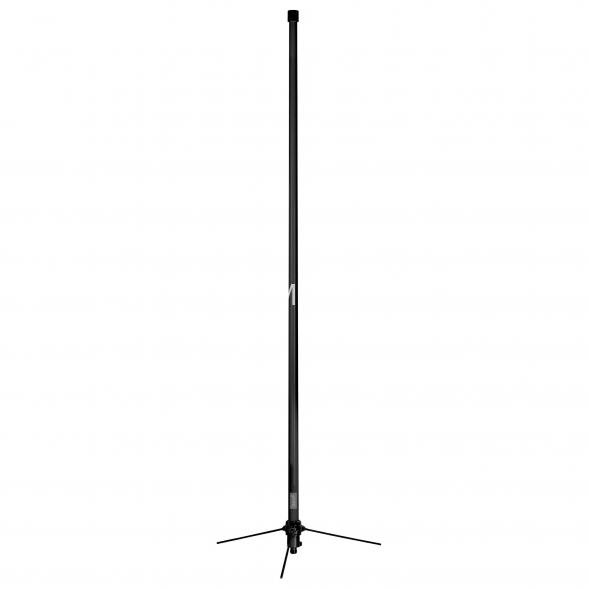

Базовая антенна Band'it™ A-100MV/B диапазона VHF не требует настройки, отличается простой установкой и обеспечивает более высокое усиление за счёт узкой диаграммы направленности по сравнению с полуволновым вибратором. Стационарная приёмопередающая антенна применяется при построении транкинговых и ретрансляционных систем связи, а также для радиосвязи между объектами, где требуется круговая направленность и максимальная дальность связи. Антенна используется в ведомственных системах сухопутной подвижной радиосвязи в качестве антенны базовых станций, а также в радиолюбительских целях. Оптимальный узел согласования обеспечивает низкое значение КСВ во всём рабочем диапазоне частот без дополнительной настройки при установке. Излучающие элементы помещены в прочный фиберглассовый корпус чёрного цвета, защищающий конструкцию от атмосферных воздействий и ветровых нагрузок, питание антенны осуществляется через заземленный автотрансформатор.

Сфера применения антенны:

• ведомственные системы сухопутной подвижной радиосвязи
• в качестве антенн базовых станций
• в радиолюбительских целях

Электрические характеристики:

• Диапазон рабочих частот: 136-174 МГц - определяет совместимость антенны с радиостанциями и ретрансляторами VHF-диапазона.
• Центральная частота (заводская настройка): 145 МГц - точка минимального КСВ, обеспечивающая эффективное излучение без подстройки.
• КСВ на резонансной частоте: ≤ 1.5 - показывает низкие потери мощности на отражение сигнала в антенно-фидерном тракте.
• Усиление: 3.5 dBi - увеличивает дальность связи за счёт сужения диаграммы направленности относительно полуволнового вибратора.
• Ширина ДН по уровню -3 dB: 65° - определяет угол покрытия по вертикали при работе в качестве базовой станции.
• Отклонение max. ДН от горизонта: 0° - обеспечивает максимум излучения строго в горизонтальной плоскости для наземной связи.
• Входное сопротивление: 50 Ом - стандартное значение, совместимое с большинством радиостанций и коаксиальных кабелей.
• Тип антенны: коллинеар - обеспечивает круговую диаграмму направленности по азимуту при вертикальном расположении.
• Количество излучающих элементов: λ/2 - формирует диаграмму направленности и уровень усиления антенны.
• Поляризация: вертикальная - соответствует поляризации большинства VHF-радиостанций и репитеров наземной связи.
• Допустимая мощность: 150 Вт - определяет предельную мощность передатчика при подключении без риска повреждения антенны.
• Разъём питания: UHF female (SO-239) - тип соединителя для подключения коаксиального кабеля питания.

Механические характеристики:

• Длина антенны: 1 300 мм - габарит, влияющий на выбор места и способа монтажа на мачте.
• Вес антенны: 1.1 кг - небольшая масса при значительной парусности конструкции под ветровой нагрузкой.
• Макс. ветровая нагрузка: 160 км/ч - предельная скорость ветра, при которой сохраняется механическая целостность антенны.
• Материал корпуса: фибергласс, цвет чёрный - обеспечивает защиту излучающих элементов от влаги и ультрафиолета без экранирования сигнала.
• Материал проводников: латунь - материал с низким сопротивлением, снижающий потери сигнала в антенне.
• Крепление на мачту, диаметр: 35-65 мм - определяет совместимость антенны со стандартными мачтами и опорами.
• Материал крепления: дюралюминий - лёгкий и коррозионностойкий материал узла фиксации на мачте.
• Рабочий диапазон температур: -45° ~ +80° - допускает эксплуатацию антенны в широком климатическом диапазоне без потери характеристик.
• Грозозащита: заземление по DC - снижает риск повреждения антенны и подключенного оборудования при близких грозовых разрядах.

Базовая антенна Band'it™ A-100MV/B рассчитана на длительную эксплуатацию в составе стационарных базовых станций за счёт прочного фиберглассового корпуса чёрного цвета, латунных проводников и дюралюминиевого крепления, устойчивого к коррозии. Совместимость с VHF-диапазоном 136-174 МГц и разъёмом UHF female (SO-239) позволяет использовать антенну как в ведомственных системах связи, так и в радиолюбительских целях без дополнительной настройки при монтаже.
