Optim VHF-1

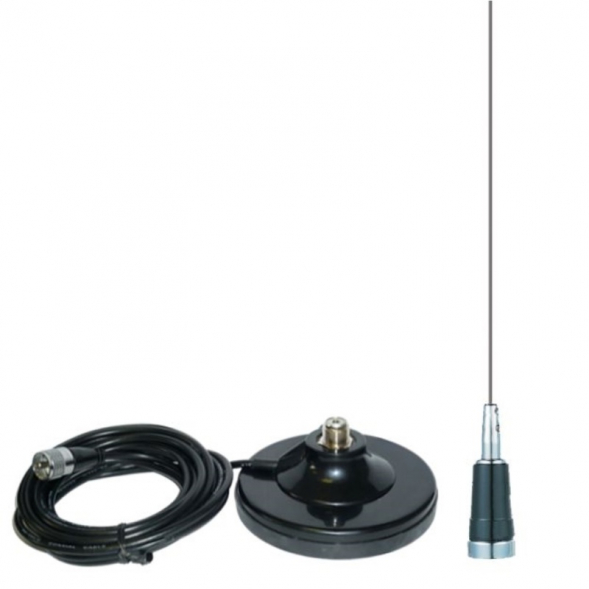

Автомобильная антенна Optim VHF-1 предназначена для профессионального использования с радиостанциями VHF-диапазона (136-174 МГц). Это одна из самых мощных антенн на 2-метровый диапазон с регулировкой по частоте, оснащенная усиленным магнитным основанием BM-120 PL OPTIM диаметром 120 мм.
Антенна отличается высокими электрическими характеристиками и обеспечивает значительное усиление сигнала при высоте 130 см, что позволяет достичь максимальной дальности связи без увеличения мощности передатчика. Эластичный кабель длиной 4 метра позволяет устанавливать антенну практически в любом месте кузова автомобиля.
Конструкция антенны включает автотрансформаторную схему согласования, которая защищает радиостанцию не только от статического электричества, но и от случайного касания электропроводов. Штырь антенны фиксируется двумя винтами, что исключает его потерю при эксплуатации.
Технические характеристики Optim VHF-1
| Характеристика | Значение |
|---|---|
| Диапазон рабочих частот | 136-174 МГц (VHF) |
| КСВ (коэффициент стоячей волны) | ≤ 1.2:1 на резонансной частоте |
| Ширина полосы пропускания (по КСВ ≤2:1) | 10 МГц |
| Максимальная входная мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Поляризация | Вертикальная |
| Общая высота антенны | 1300 мм |
| Длина излучающего элемента (штыря) | 1250 мм |
| Кратность волны | 5/8 длины волны |
| Диаметр магнитного основания | 120 мм (BM-120 PL OPTIM) |
| Длина кабеля | 4 метра |
| Тип разъема | PL-259 (UHF male) |
| Тип соединения катушки и основания | SO-239 |
| Материал штыря | Высоколегированная нержавеющая сталь |
| Способ крепления | Магнитное основание (в комплекте) |
| Вес антенны (нетто) | 0.65 кг (штырь + согласующая катушка) |
| Вес с магнитным основанием | 1.2 кг |
| Вес брутто (в упаковке) | 1.5 кг |
Особенности и преимущества
- Высокая эффективность - антенна обеспечивает максимальную дальность связи в VHF-диапазоне благодаря конструкции 5/8λ и высоте 1300 мм
- Отличное согласование - КСВ не превышает 1.2:1 в рабочем диапазоне частот
- Надежная конструкция - штырь из нержавеющей стали устойчив к коррозии, вибрациям и перепадам температур
- Защита оборудования - автотрансформаторная схема согласования защищает радиостанцию от статического электричества и случайных касаний электропроводов
- Универсальное крепление - мощное магнитное основание диаметром 120 мм обеспечивает надежную фиксацию на крыше автомобиля
- Длинный кабель 4 метра Тип разъема PL-259 (UHF male) Тип соединения катушки и основания SO-239 Материал штыря Высоколегированная нержавеющая сталь Способ крепления Магнитное основание (в комплекте)
Особенности и преимущества
- Высокая эффективность - антенна обеспечивает максимальную дальность связи в VHF-диапазоне благодаря конструкции 5/8λ и высоте 1300 мм
- Отличное согласование - КСВ не превышает 1.2:1 в рабочем диапазоне частот
- Надежная конструкция - штырь из нержавеющей стали устойчив к коррозии, вибрациям и перепадам температур
- Защита оборудования - автотрансформаторная схема согласования защищает радиостанцию от статического электричества и случайных касаний электропроводов
- Универсальное крепление - мощное магнитное основание диаметром 120 мм обеспечивает надежную фиксацию на крыше автомобиля
- Длинный кабель - 4-метровый кабель позволяет удобно разместить радиостанцию в салоне автомобиля
- Профессиональное применение - идеально подходит для служб такси, аварийных служб, охранных структур и радиолюбителей
Комплект поставки
- Полотно антенны (штырь) - 1 шт.
- Магнитное основание BM-120 PL OPTIM с кабелем - 1 шт.
- Согласующая катушка - 1 шт.
- Инструкция по эксплуатации - 1 шт.
- Упаковка
Установка и настройка
Антенна Optim VHF-1 устанавливается на металлическую поверхность кузова автомобиля с помощью магнитного основания BM-120. Для оптимальной работы требуется:
- Разместить антенну в центре крыши автомобиля для лучших радиальных характеристик
- Выполнить предварительную настройку путем обрезки штыря согласно таблице в инструкции
- Для точной настройки использовать КСВ-метр или антенный анализатор
- Проверить КСВ в рабочем диапазоне частот (должен быть ≤1.5)
Важно: Для долговременной надежной работы рекомендуется периодически разбирать место крепления штыря и удалять окислы, возникающие при воздействии влаги.
Примечания для специалистов
Optim VHF-1 использует автотрансформаторную схему согласования, что обеспечивает:
- Широкополосность (10 МГц при КСВ≤2)
- Защиту от статического электричества
- Гальваническую развязку
Антенна является аналогом модели Anli AW-6 VHF. Для врезного монтажа может использоваться с кабелями DV-920 или LC-06.
При работе с мощностями свыше 50 Вт рекомендуется регулярно проверять состояние контактов и целостность кабеля.
Области применения
- Профессиональные мобильные радиостанции (136-174 МГц)
- Системы радиосвязи такси и служб доставки
- Аварийные и спасательные службы
- Охранные структуры
- Любительская радиосвязь (для операторов с соответствующей категорией)
- Промышленные системы радиосвязи
Автомобильная антенна Optim VHF-1 применяется для построения и модернизации профессиональных систем радиосвязи на объектах и транспорте. Помогаем с подбором под частотный диапазон и тип установки. Работаем с юридическими лицами — полный пакет закрывающих документов.
- антенна VHF-1;
- магнитное основание BM-120 PL.
