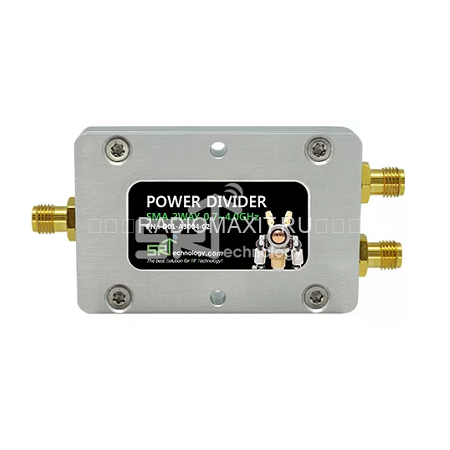

SMA 2Way 0,5-6,0 GHz - коаксиальный делитель мощности 1:2 для диапазона 500-6000 МГц с волновым сопротивлением 50 Ом. Он делит сигнал с одного входа на два равных выхода. Вносимые потери не превышают 0,7 дБ, амплитудный дисбаланс составляет ±0,3 дБ, номинальная мощность - 35 Вт. Все порты выполнены в виде SMA-розеток (мама). Модель разработана для сетей 5G и подходит для телекоммуникационных систем, индор-покрытия и измерительных стендов, где один сигнал нужно разделить на два направления.
Где применяется делитель 1:2
Диапазон 500-6000 МГц охватывает частоты сотовой связи, LTE, 5G Sub-6, а также Wi-Fi 2,4 и 5 ГГц. Два выхода - самый экономичный вариант по потерям: на каждый порт приходится около половины мощности. Типовые задачи:
- подключение двух антенн к одному репитеру, модему или базовой станции;
- индор-покрытие 4G/5G в небольших помещениях и на отдельных этажах;
- разветвление сигнала при измерениях и тестировании радиооборудования;
- построение каскадных схем: два делителя 1:2 дают 4 выхода, а три - 8.
Конструкция и преимущества
Корпус алюминиевый, размеры без разъёмов - 56 × 36,4 мм, поэтому делитель легко разместить в шкафу или на стене рядом с оборудованием. Диапазон рабочих температур - от −65 до +85 °C. Малые вносимые потери оставляют больше мощности для антенн, а ±0,3 дБ дисбаланса дают одинаковый уровень на обоих выходах. Устройство соответствует RoHS и допускает мощность до 35 Вт в прямом направлении.
При делении на два выхода каждый порт получает около половины мощности входа, то есть теоретически −3 дБ. К этому значению добавляются потери самого делителя (до 0,7 дБ) и потери в кабелях.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Диапазон частот | 500-6000 МГц |
| Импеданс | 50 Ом |
| КСВн | вход: < 1,55:1 (0,5-7 ГГц), < 1,30:1 (0,7-6 ГГц); выход: < 1,30:1 |
| Вносимые потери | 0,7 дБ макс. |
| Амплитудный дисбаланс | ± 0,3 дБ |
| Номинальная мощность | 35 Вт (прямая), 2 Вт (обратная) |
| Коэффициент деления | 1:1 |
| RoHS | соответствует |
| Механические характеристики и конструктив | |
| Тип коннекторов | вход - SMA-розетка (мама); выход - SMA-розетка (мама) |
| Корпус | алюминий |
| Диапазон рабочих температур | от −65 до +85 °C |
| Размеры (без учёта разъёмов) | 56 × 36,4 мм (Д×В) |
Как выбрать и подключить
- Сверьте частоты оборудования с диапазоном 500-6000 МГц.
- Подберите перемычки и кабели с разъёмами SMA male: на делителе стоят розетки.
- Учтите деление 1:2 (около −3 дБ), потери самого устройства и кабелей при расчёте бюджета линии.
- Подключите источник ко входу, а антенны - к выходам. Если задействован один выход, второй закройте нагрузкой 50 Ом.
- Следите за мощностью: не более 35 Вт в прямом направлении и 2 Вт в обратном.
Вопросы и ответы
Подходит ли делитель для 5G?
Да, устройство разработано для сетей 5G и работает в диапазоне 500-6000 МГц.
Можно ли использовать его как сумматор?
Да, но допустимая мощность в этом режиме ниже и составляет 2 Вт.
Какие разъёмы нужны для подключения?
Все порты - SMA-розетки, поэтому нужны кабели с вилками SMA male.
Нужно ли закрывать неиспользуемый порт?
Да, лучше установить нагрузку 50 Ом, чтобы сохранить КСВ и избежать отражений.
