Настройка рации: практическое руководство для уверенной связи в любых условиях

Автор: Алексей Морозов, инженер связи, стаж 12 лет

Август 2025

Время чтения: ~12 минут

Купить рацию — полдела. Настроить её так, чтобы она работала стабильно на нужной дистанции, не захлёбывалась помехами и не садила аккумулятор за два часа — вот где кроется настоящая ценность. Это руководство проведёт вас от распаковки до уверенной связи в городе, горах, на охоте и в профессиональных задачах.

Почему правильная настройка меняет всё

Радиосвязь — это не просто нажать кнопку и говорить. За качеством сигнала стоит целый ряд взаимосвязанных параметров: рабочая частота, мощность передатчика, характеристики антенны, уровень шумоподавления и особенности рельефа. Даже дорогая рация в руках человека, не знакомого с базовыми настройками, будет работать хуже скромной бюджетной модели, грамотно сконфигурированной под задачу.

В плотной городской застройке сигнал поглощается железобетонными стенами и отражается от металлических конструкций — здесь критична правильная полоса модуляции и субтоны. В горной местности препятствием служит рельеф, и ключевую роль начинают играть мощность и выбор диапазона. Понимание этих нюансов — первый шаг к тому, чтобы связь работала предсказуемо, а не от случая к случаю.

Это руководство охватывает рации диапазонов VHF, UHF и CB — как портативные, так и автомобильные. Принципы настройки универсальны: неважно, стоит ли перед вами Baofeng, Kenwood, Motorola или Optim — логика одна и та же.

Первые шаги: комплект, кнопки, разъёмы

Проверка комплекта поставки

Прежде чем включать рацию, убедитесь, что в комплекте есть всё необходимое: сама рация, антенна, источник питания (аккумулятор или батарейный отсек), зарядное устройство и инструкция производителя. Если планируется прошивка через компьютер, понадобится кабель программирования — его часто не кладут в базовую комплектацию, поэтому лучше уточнить заранее.

Осмотрите разъём антенны: трещины, сколы и окисление на контактах снижают эффективность излучения гораздо сильнее, чем кажется. Небольшой дефект в точке соединения может «съесть» до 30% дальности ещё до того, как вы вышли в эфир.

Установка питания

Литий-ионные аккумуляторы обеспечивают лучший баланс ёмкости и веса — именно их используют большинство современных портативных раций. После установки аккумулятора проверьте уровень заряда по индикатору: начинать работу с неполным зарядом означает потенциальный обрыв связи в самый неподходящий момент.

Совет при первом запуске: зарядите аккумулятор до 100% перед первым использованием, даже если он поставляется частично заряженным. Это помогает «откалибровать» индикатор уровня заряда встроенным контроллером батареи.

Знакомство с органами управления

Большинство раций имеют схожую логику управления. Ключевые элементы, которые нужно найти до начала работы:

PTT (Push-To-Talk) — боковая кнопка передачи. Удерживайте при разговоре, отпускайте для приёма.
Колёсико или кнопки громкости — часто совмещены с кнопкой включения.
MENU / SET — вход в настройки; конкретное название зависит от производителя.
VOX — режим голосовой активации передачи (без нажатия PTT).
Разъём наушника/гарнитуры — как правило, 2,5 + 3,5 мм или Kenwood-тип.

Выбор диапазона и настройка частот

VHF, UHF и CB: чем они отличаются на практике

VHF

Открытая местность

Длинная волна хорошо огибает холмы и распространяется над водой. Идеален для охоты, туризма, морской связи.

136–174 МГц

UHF

Город и здания

Короткая волна лучше проникает сквозь стены, проходит в лифты и подвалы. Стандарт для корпоративных сетей.

400–520 МГц

Без лицензии

Доступен всем без регистрации. Популярен у дальнобойщиков. Ограничен мощностью и дальностью в городе.

26.965–27.405 МГц

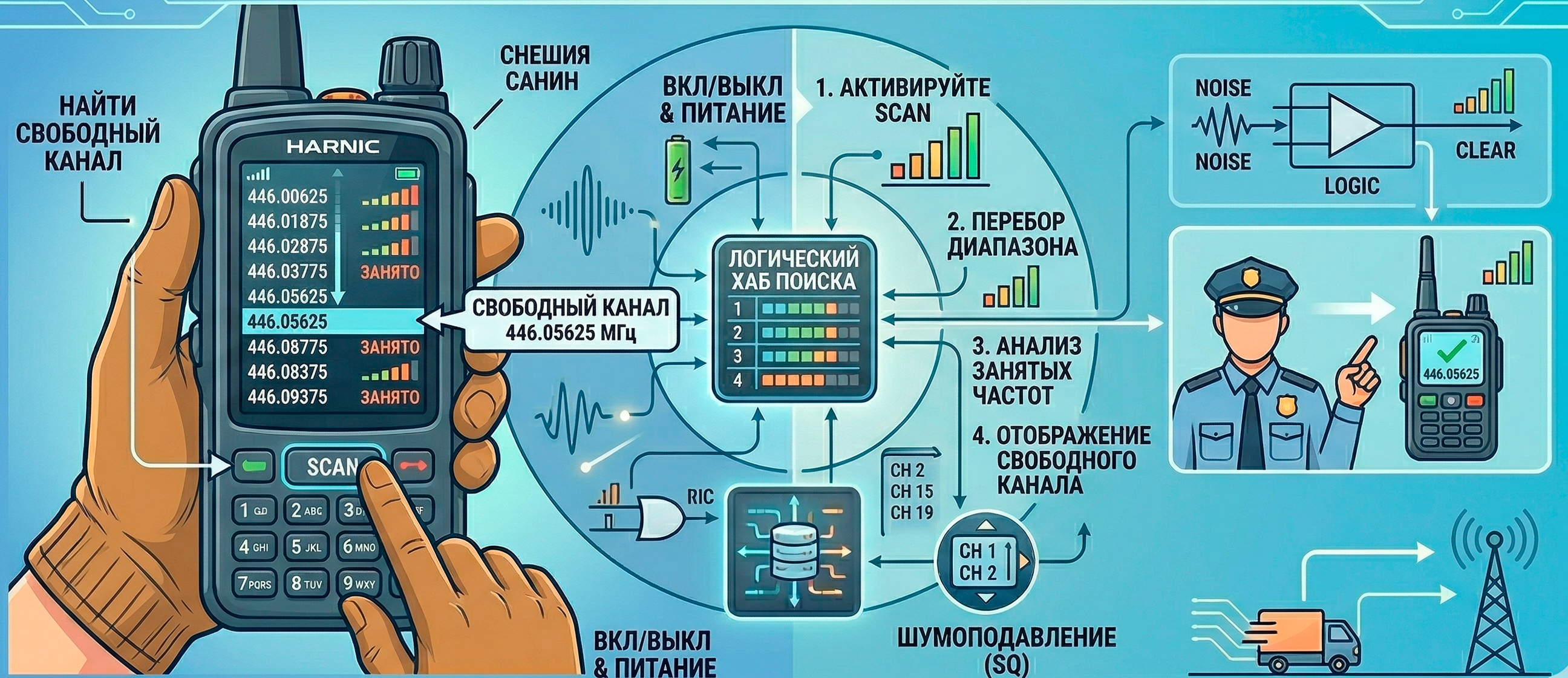

Как найти свободный канал

Перед тем как занять канал, обязательно прослушайте эфир. В меню рации активируйте режим Scan — устройство пройдётся по диапазону и покажет занятые частоты. Выбирайте канал с минимальным фоновым шумом и отсутствием чужих переговоров: работа «поверх» чужой связи создаёт помехи и юридически неоднозначна.

Программирование частот

Через CHIRP (рекомендуется для группового программирования) Установите CHIRP, подключите рацию кабелем, выберите модель и загрузите текущие настройки. Отредактируйте таблицу частот, задайте имена каналов и субтоны — затем выгрузите файл обратно в устройство.

Ручной ввод с клавиатуры Переключитесь в режим VFO, введите частоту (например, 433.500 МГц для LPD), задайте шаг перестройки и при необходимости субтон. Сохраните в ячейку памяти через меню.

Как выставить мощность под задачу

0.5–1 Вт Малая мощность

Ближняя связь до 500 м. Внутри зданий, на стройплощадках, в небольших группах. Максимальная автономность.

1–3 Вт Средняя мощность

Городская связь 1–3 км. Баланс дальности и времени работы. Подходит для большинства повседневных задач.

4–8 Вт Высокая мощность

До 5–10 км на открытом рельефе. Резервируйте для сложных условий — расход аккумулятора возрастает в 2 раза.

Зависимость нелинейная: удвоение мощности даёт прирост дальности примерно на 40%, а не на 100%. Зато расход аккумулятора растёт прямо пропорционально. При мощности 5 Вт большинство раций работает 8–10 часов, при 1 Вт — 16–18 часов в стандартном режиме приём/передача 5:5:90.

Антенна: выбор, настройка, КСВ

Какую антенну выбрать

Компактная штатная

Идеальна для городского использования. Лёгкая, не цепляется за препятствия.

≈ 3 dBi

Удлинённая портативная

Для открытой местности — охота, туризм, стройплощадки. Заметно увеличивает дальность.

≈ 6 dBi

Магнитная автомобильная

Крепится на крышу. Кабель не менее 3 м. Оптимальна для мобильной работы.

≈ 6–9 dBi

Стационарная базовая

Устанавливается на мачту или крышу. Максимальный охват для диспетчерских и базовых станций.

≈ 9–12 dBi

КСВ — главный показатель качества антенного тракта

Коэффициент стоячей волны (КСВ) показывает, какая доля мощности передатчика действительно излучается антенной, а не отражается обратно в выходной каскад. При КСВ 1:1 потерь нет совсем — это идеал. Значение до 1:1.5 считается отличным, до 1:2 — приемлемым. При КСВ выше 2:1 снижается не только дальность, но и ресурс выходного транзистора рации.

Значение КСВ	Отражённая мощность	Состояние	Действие
1:1 – 1:1.5	< 4%	Отлично	Ничего не требуется
1:1.5 – 1:2	4–11%	Приемлемо	Проверить контакты
1:2 – 1:3	11–25%	Плохо	Укоротить / удлинить антенну
> 1:3	> 25%	Критично	Заменить антенну или кабель

Никогда не включайте передатчик без подключённой антенны. Даже кратковременная передача «в воздух» (без нагрузки) может вывести из строя выходной каскад усилителя мощности.

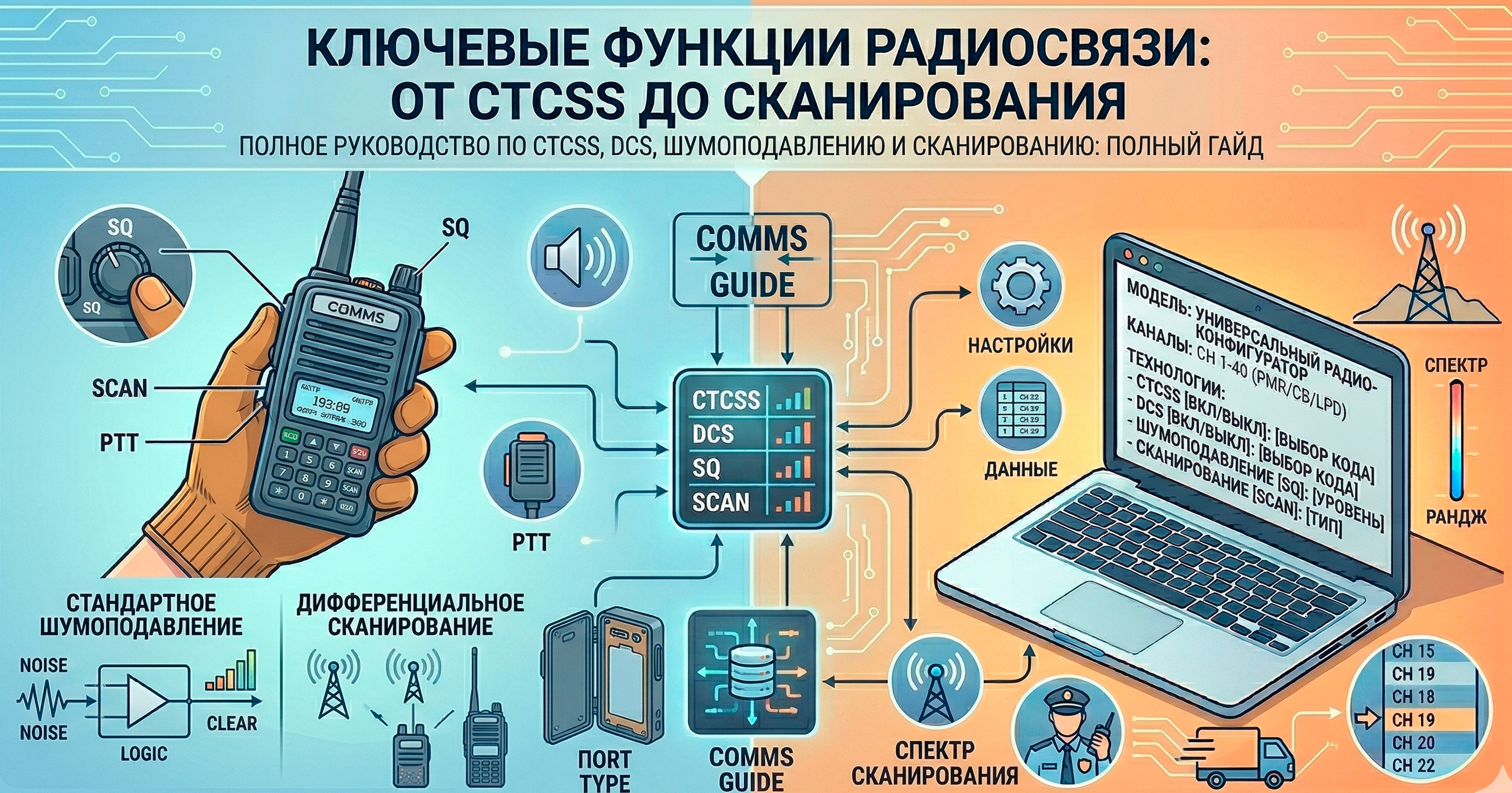

CTCSS, DCS, шумоподавление, сканирование

CTCSS и DCS: фильтрация без шифрования

На оживлённой частоте могут работать несколько не связанных между собой групп. Субтоны CTCSS (аналоговый тон) и коды DCS (цифровая последовательность) позволяют рации «слышать» только те сигналы, которые содержат ваш идентификатор. Все остальные переговоры на той же частоте остаются заглушены.

Важно понимать: CTCSS и DCS — не шифрование. Любая рация в режиме мониторинга (SQL = 0) слышит абсолютно все передачи на канале вне зависимости от субтонов. Для конфиденциальности существуют отдельные технологии цифрового шифрования (DMR, TETRA).

Параметр	Назначение	Где настраивать
`T-CTCSS`	Субтон, добавляемый к вашей передаче	Меню → Tone / T-CTCSS
`R-CTCSS`	Тон, при котором рация открывает звук на приём	Меню → Tone / R-CTCSS
`T-DCS`	Цифровой код на передачу	Меню → Code / T-DCS
`R-DCS`	Цифровой код, открывающий приём	Меню → Code / R-DCS

Шумоподавление (Squelch / SQL)

Squelch — порог мощности сигнала, ниже которого рация остаётся в «тишине». Слишком низкий порог — и динамик постоянно шипит. Слишком высокий — и слабые, но важные вызовы проходят незамеченными.

0 Выключен — слышно всё, включая шум эфира

3 Чуткий — ловит слабые сигналы; горы, лес

5 Универсальный — подходит в большинстве случаев

9 Строгий — только сильные сигналы; плотный эфир

Сканирование и приоритетный канал

Режим Priority Scan позволяет назначить один канал «главным» — рация будет периодически возвращаться к нему даже в процессе сканирования остальных. Это незаменимо, когда нужно одновременно мониторить рабочий канал группы и следить за экстренной частотой.

Город, лес, горы — настройка под обстановку

Городская застройка

Диапазон UHF — лучше проходит сквозь стены
Мощность 2–3 Вт — достаточно, экономит батарею
Narrow (12.5 кГц) — стандарт для корпоративных сетей
Активируйте CTCSS — меньше помех от соседних групп
SQL = 4–6 — отсекает шум переотражений

Открытая местность и горы

Диапазон VHF — дальше распространяется над рельефом
Мощность максимальная — каждый децибел важен
Wide (25 кГц) — для большинства гражданских частот
SQL = 1–3 — не отсекать слабые полезные сигналы
Антенна с усилением 6+ dBi при возможности

В горах решающее значение имеет высота точки передачи, а не мощность. Даже 1-ваттная рация с вершины холма «добьёт» дальше, чем 8-ваттная в низине. Если связь критична — используйте репитер на господствующей высоте.

Репитеры и продвинутые функции

Что даёт репитер и как его подключить

Репитер — это ретранслятор, как правило установленный на возвышенности. Он принимает сигнал портативной рации на одной частоте (вход репитера) и мгновенно переизлучает его на другой (выход репитера). Это позволяет маломощной портативке работать на дистанциях 50–100 км, недостижимых в прямом режиме.

Найдите репитер Используйте сервис RepeaterBook — там собрана база репитеров по всему миру с частотами, субтонами и контактами владельцев.

Введите частоту выхода репитера Это частота, на которой репитер вещает — именно её вы будете слышать.

Задайте сдвиг (Duplex / Offset) Активируйте функцию Duplex в меню рации и укажите величину сдвига: стандарт для UHF — ±7.6 МГц, для VHF — ±0.6 МГц. Направление (+/-) уточняйте для конкретного репитера.

Установите субтон доступа (T-CTCSS) Большинство репитеров требуют субтон для открытия — чаще всего 88.5 Гц или 100.0 Гц. Без него рация будет передавать, но репитер вас «не услышит».

Перед использованием репитера ознакомьтесь с его регламентом. Многие любительские ретрансляторы работают в лицензированных диапазонах и требуют наличия позывного. Несанкционированный доступ к репитеру нарушает порядок использования радиочастот.

Диагностика неисправностей

Рация не включается

Проверьте заряд и плотность контакта аккумулятора. Попробуйте другое зарядное устройство. Сбросьте настройки к заводским через меню.

Не слышно собеседника

Убедитесь, что SQL не блокирует слабый сигнал. Проверьте совпадение частот и субтонов. Снизьте SQL до 0 для проверки.

Вас не слышат

Проверьте мощность передачи и T-CTCSS. Убедитесь, что антенна подключена и PTT удерживается не менее 0.5 с перед началом речи.

Сигнал слабый или прерывистый

Проверьте КСВ антенны и затяжку разъёма. Смените SQL на 2–3. Убедитесь в совпадении полосы (Wide/Narrow) с партнёром.

Клавиши не работают

Вероятно, активна автоблокировка клавиатуры. Удержите кнопку Menu или * на 3 секунды для разблокировки.

Аккумулятор быстро садится

Отключите подсветку дисплея и режим двойного приёма. Снизьте мощность передачи. Включите режим экономии SAVE в меню.

Уход за аккумулятором

Литий-ионные аккумуляторы не любят ни глубокого разряда, ни постоянного пребывания на зарядке при 100%. Оптимальный «рабочий» диапазон — 20–80% заряда: в таком режиме количество циклов до заметной деградации ёмкости максимально.

Заряжайте только оригинальным ЗУ — контроллер в нём подобран под конкретную ёмкость и химию аккумулятора.

Не допускайте полного разряда — ставьте на зарядку при уровне 20–30%.

При длительном хранении зарядите аккумулятор до ~50% и извлеките из рации. Хранить лучше при температуре 10–20°C.

Раз в 3–4 месяца проводите контрольный цикл: полный заряд → работа до сигнала 20% → зарядка. Это помогает «обновить» калибровку контроллера.

Частоты и закон: что можно без лицензии

Без регистрации и лицензии

LPD (433–434 МГц) — 69 каналов, мощность до 10 мВт
PMR446 (446 МГц) — 8 каналов, мощность до 0.5 Вт
CB (27 МГц) — 80 каналов, мощность до 10 Вт (AM/FM)

Требуется разрешение

VHF 144–146 МГц — любительский диапазон, нужен позывной
UHF 430–440 МГц — частично открыт, частично лицензируется
Корпоративные диапазоны — требуют разрешения ГКРЧ

Использование частот сверх разрешённой мощности или за пределами отведённых диапазонов без разрешения является административным правонарушением. Роскомнадзор вправе изъять оборудование и наложить штраф на физическое или юридическое лицо.

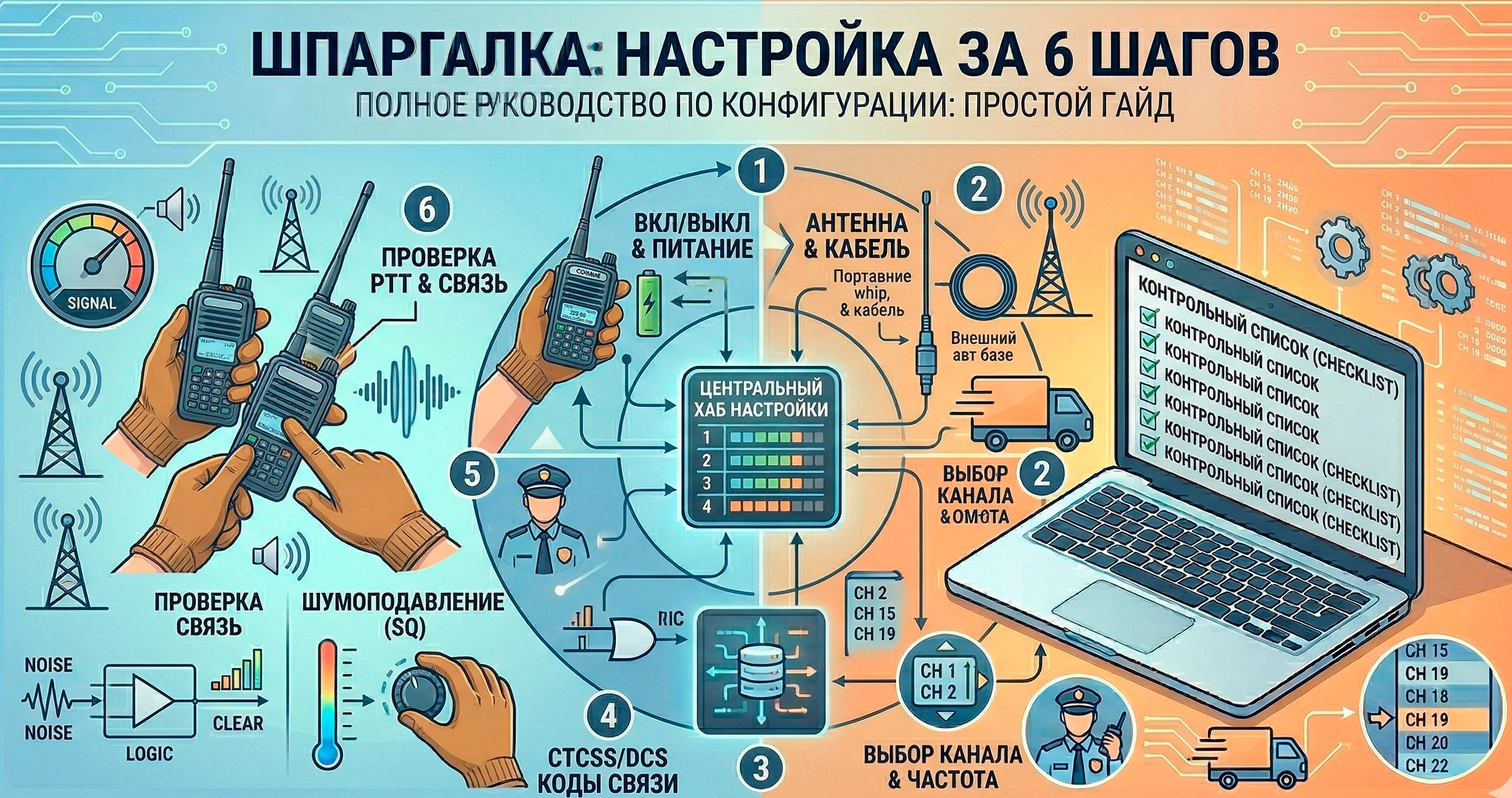

Шпаргалка: настройка за 6 шагов

Выберите диапазон: UHF для города и зданий, VHF для открытой местности и гор, CB — без лицензии в дороге.

Запрограммируйте частоты: вручную с клавиатуры или через CHIRP — для групп из нескольких раций CHIRP значительно удобнее и точнее.

Проверьте антенну: измерьте КСВ, убедитесь в целостности разъёма. Выберите усиление под задачу: 3 dBi для города, 6–9 dBi для открытой местности.

Выставьте мощность: 5 Вт и выше — для дальней связи, 1–2 Вт — для ближней и экономии заряда. Используйте максимум только тогда, когда это действительно нужно.

Настройте субтоны CTCSS/DCS: одинаковые значения T и R на всех рациях группы. Подберите SQL в диапазоне 3–6 под конкретные условия эфира.

Проверьте соответствие закону: убедитесь, что используемые частоты и мощность разрешены без лицензии, или оформите необходимые разрешения заранее.
