Базовая настраиваемая антенна Band'it™ A-100MU-N/B — компактная коллинеарная антенна UHF диапазона с круговой диаграммой направленности, применяемая для стационарных станций УКВ радиосвязи. Антенна используется совместно с радиорасширителем (РРОП) типа «Стрелец» при построении ведомственных систем сухопутной подвижной радиосвязи, в качестве антенны базовых станций, а также в радиолюбительских целях. Антенна поставляется настроенной на диапазон 420-450 МГц, с центральной частотой (заводская настройка) 435 МГц. Излучающие элементы помещены в прочный фиберглассовый корпус, защищающий конструкцию от атмосферных воздействий и ветровых нагрузок, питание антенны осуществляется через заземленный автотрансформатор.
Электрические характеристики:
- Диапазон рабочих частот: 420-450 МГц - определяет совместимость антенны с радиостанциями и РРОП UHF-диапазона.
- Центральная частота (заводская настройка): 435 МГц - точка минимального КСВ, обеспечивающая максимальную эффективность излучения без подстройки.

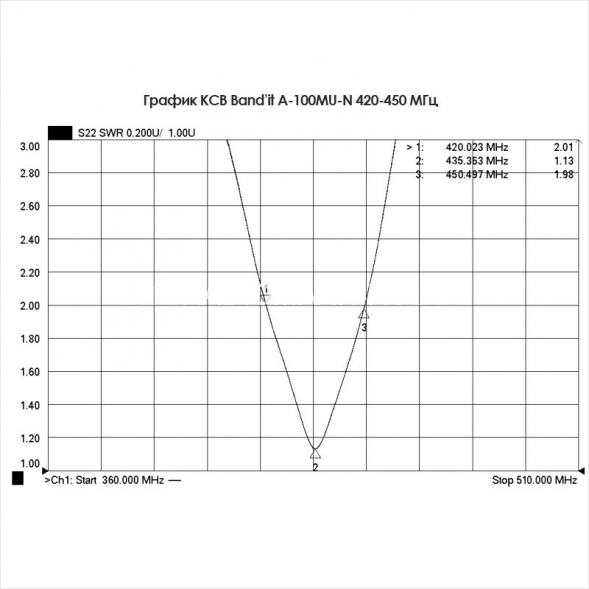

- КСВ на резонансной частоте: ≤ 1.5 - показывает низкие потери мощности на отражение сигнала в тракте.
- Усиление: 5.5 dBi - увеличивает дальность связи по сравнению с ненаправленным излучателем той же мощности.
- Ширина ДН по уровню -3 dB: 34° - влияет на равномерность покрытия по вертикали при работе в качестве базовой станции.
- Отклонение max. ДН от горизонта: 0° - обеспечивает максимум излучения строго в горизонтальной плоскости для наземной связи.
- Входное сопротивление: 50 Ом - стандартное значение, совместимое с большинством радиостанций и кабелей.
- Тип антенны: коллинеар - определяет узкую вертикальную ДН при сохранении круговой диаграммы по азимуту.
- Кол-во излучающих элементов: 2х5/8λ - формирует усиление и форму диаграммы направленности антенны.
- Поляризация: вертикальная - соответствует поляризации большинства УКВ/UHF радиостанций наземной связи.
- Допустимая мощность: 150 Вт - определяет предельную мощность передатчика при подключении без риска повреждения антенны.
- Разъём питания: N female - тип соединителя для подключения коаксиального кабеля питания.
Механические характеристики:
- Длина антенны: 1 300 мм - габарит, влияющий на выбор места и способа монтажа на мачте.
- Вес антенны: 1.1 кг - небольшая масса при значительной парусности конструкции под ветровой нагрузкой.
- Макс. ветровая нагрузка: 160 км/ч - предельная скорость ветра, при которой сохраняется механическая целостность антенны.
- Материал корпуса: фибергласс - обеспечивает защиту излучающих элементов от влаги и ультрафиолета без экранирования сигнала.
- Материал проводников: латунь - материал с низким сопротивлением, снижающий потери сигнала в антенне.
- Крепление на мачту, диаметр: 35-65 мм - определяет совместимость антенны со стандартными мачтами и опорами.
- Материал крепления: дюралюминий - лёгкий и коррозионностойкий материал узла фиксации на мачте.
- Рабочий диапазон температур: -45° ~ +80° - допускает эксплуатацию антенны в широком климатическом диапазоне без потери характеристик.
- Грозозащита: заземление по DC - снижает риск повреждения антенны и подключенного оборудования при близких грозовых разрядах.
Базовая настраиваемая антенна Band'it™ A-100MU-N/B рассчитана на длительную эксплуатацию в составе стационарных базовых станций за счёт прочного фиберглассового корпуса, латунных проводников и дюралюминиевого крепления, устойчивого к коррозии. Совместимость с UHF-диапазоном 420-450 МГц и разъёмом N female позволяет использовать антенну как в ведомственных системах связи, так и в радиолюбительских целях без дополнительной настройки.
